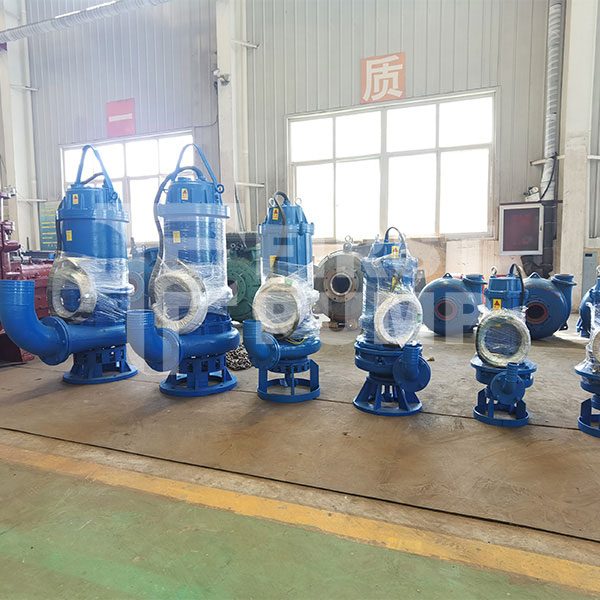

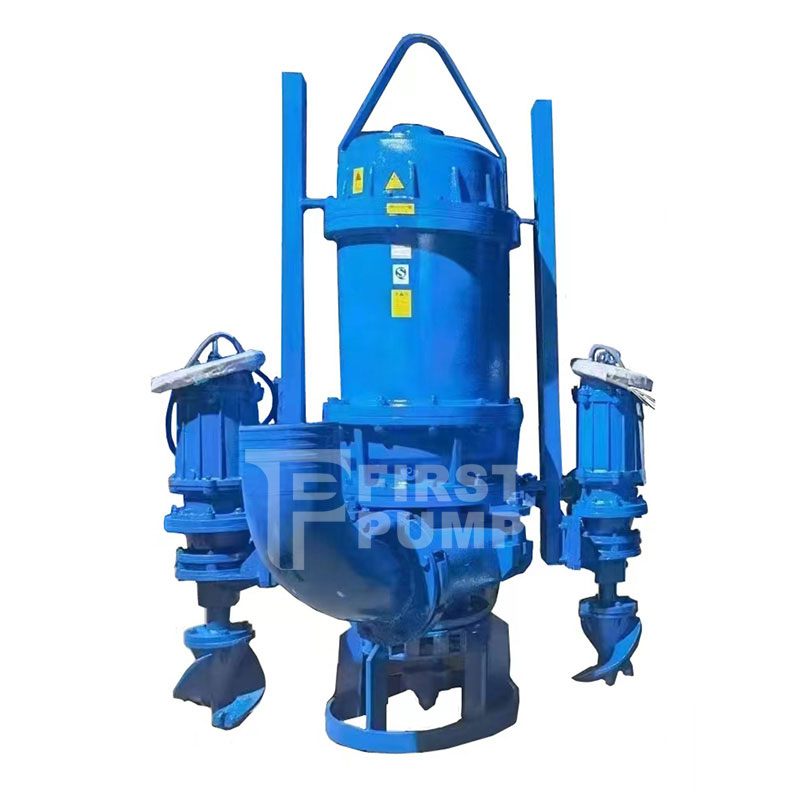

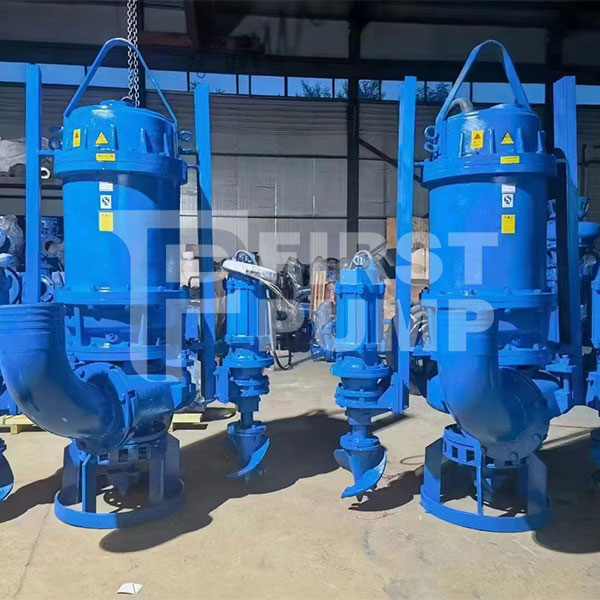

Погружные шламовые насосы серии QZB

Серия QZB Погружные песочные насосы — это высокоэффективные энергосберегающие насосы нового поколения, рассчитанные на длительный срок службы, эффективную работу и простоту обслуживания.Все части мокрой части погружных песочных насосов QZB изготовлены из прочного, стойкого к истиранию материала из твердого никеля и сплава с высоким содержанием хрома.Твердость этого сплава составляет более 60HRC.Погружные шламовые насосы серии QZB с мешалками (непростые в осаждении) больше подходят для транспортировки шлама с высокой концентрацией тяжелых и содержащих твердые частицы.Погружные шламовые насосы серии QZB являются отличной заменой вертикальных шламовых насосов или горизонтальных шламовых насосов, установку которых сложно из-за условий на рабочей площадке.

Ключевая структура Погружные шламовые насосы серии QZB

Особенности Погружные шламовые насосы серии QZB

Рабочее колесо

•  Закрытые рабочие колеса для максимальной эффективности

•  Откачивающие лопатки на обоих бандажах

         - Минимизирует рециркуляцию

•  Жидкостные части с высоким содержанием хрома

•  Сменные рабочие колеса из твердого металла.

•  Высокоэффективное рабочее колесо (опционально)

Одиночный корпус со сборочными зажимами

•  Простая сборка и разборка проточной части

•  Конструкция зажима облегчает вращение улитки.

•  Большая улитка снижает трение и износ

•  Минимум деталей + простой дизайн

Погружной электродвигатель

•  Специальный дизайн

•  Степень защиты достигает IP68

•  Класс изоляции достигает уровня F, рабочая температура изоляционного материала до 155 ℃

•  Трехфазная серия PTC-термисторов, вставленных в обмотки, защищает электродвигатель с помощью электрического шкафа управления.

•  Система охлаждения может быть оборудована насосом охлаждения и понижением уровня шлама.

Механическое уплотнение вала

•  Специальный узел уплотнения (комбинированная установка двух одинарных механических уплотнений в реверсивном тандеме) эффективно предотвращает утечку шлама

•  Высокопрочное механическое уплотнение из нержавеющей стали, установленное на конце рабочего колеса, останавливает гидравлическое давление, воздействующее на камеру уплотнения.

Нефтяное жилье

•  Масло в масляном корпусе смазывает механическое уплотнение, отводит тепло и предотвращает проникновение жидкости.

•  Датчик утечки масла в масляном корпусе подаст сигнал, напоминая о замене масла или ремонте механического уплотнения с помощью электрического шкафа управления, как только вода, проникшая из механического уплотнения секции насоса в масляный корпус, достигнет определенной концентрации

•  Конструкция отверстия для впрыска масла может увеличить скорость подачи, а также гарантировать, что корпус масла удерживает определенное количество воздуха, чтобы давление не поднималось слишком высоко, что обеспечивает механическое уплотнение, предотвращает чрезмерный износ или утечку.

Несущий

•  Верхний шарикоподшипник с глубоким желобом воспринимает радиальную силу, а нижний подшипник — радиальную и осевую силу.В зависимости от разнообразия радиальной и осевой силы индивидуально разрабатываются три формы одного двухрядного радиально-упорного шарикоподшипника, одной пары радиально-упорных шарикоподшипников и одного радиально-упорного шарикоподшипника плюс один цилиндрический роликоподшипник.

•  Большой запас по нагрузке всех высококачественных фирменных подшипников обеспечивает длительный срок службы

Кабель и уплотнение электродвигателя

•  Сверхмощный кабель в резиновой оболочке обладает превосходной механической прочностью и устойчивостью к сточным водам.Площадь сечения жилы кабеля и допустимая нагрузка по току выбираются с учетом долгосрочной рабочей температуры 40 ℃ (но не обычно 20 ℃), поэтому допустимая токовая нагрузка кабеля имеет достаточный запас в общих условиях.

•  Замыкание кабельного ввода Уплотнение кабеля Кольцо из каучука Достижения Надежное уплотнение.Между кабелем и монтажной камерой и фиксирует кабель, чтобы избежать его выдергивания.

•  Кабель можно легко узнать и подключить по соответствующему цвету и цифровому обозначению.

•  Монтажная камера и шкаф электрического управления имеют знак заземления и заземляющие крепления, а кабель строго заземлен для обеспечения безопасности и стабилизации.

•  Каждое уплотнительное кольцо, уплотнение кабеля и механическое уплотнение должны пройти строгие испытания на герметичность, чтобы обеспечить надежное уплотнение камеры электродвигателя и распределительного шкафа.

Защитное оборудование

•  Для двигателей мощностью менее 7,5 кВт насос оснащен устройством защиты от перегрева и

Датчик утечки воды для обмотки двигателя

•  Для двигателя мощностью более 11 кВт,

Насос оснащен устройством защиты от перегрева и

Датчик утечки воды и поплавковый выключатель обмотки двигателя

•  Для двигателей мощностью более 30 кВт насос оснащен датчиком утечки воды в верхней части

Крышка двигателя

•  Все функции защитного оборудования, на которые распространяется действие оборудования, подключены к соответствующему электрическому шкафу управления.

Форма установки

•  Портативная установка (Hard Pip)

•  Портативная установка (мягкая труба)

Подъемное устройство

•  Разумная конструкция рукоятки обеспечивает легкий и безопасный подъем
